IL 100/2017
Устройство для измерения и оценки уровня вибрации роликоподшипников качения.
Устройство предназначено для измерения и оценки уровня вибрации роликоподшипников качения. Благодаря своей универсальности оно подходит для производства, цеховых измерительных центров и лабораторий.
IL 100/2017 состоит из механической, электронной и съемной головки.
Механическая часть состоит из моторного привода, точного самосмазывающегося шпинделя, увеличенного масляного резервуара, непрерывного контроля скорости вращения шпинделя с замером (800 - 2800) об/мин., точного держателя датчика. Механическая часть спроектирована таким образом, чтобы уровень вибрации был ниже чем 0,1 м/с2.
Электронная часть устройства IL 100/2017 состоит из аппаратного и программного обеспечения с сенсорным экраном и датчиком ускорения.
Особенности устройства
Прибор измеряет и оценивает скорость или ускорение в соответствии со стандартом DIN 5426-1 и стандартом ANSI/AFBMA Std.13 - 1987 в 3 зонах частот:
- первая зона: 50 - 300 Гц
- вторая зона: 300 - 1800 Гц
- третья зона: 1800 - 10 000 Гц
- регулируемые зоны частот: пользователь может определить частот. ограничение новой зоны
- позволяет отслеживать каждую зону частот на внешнем выходе (осциллограф, наушники, динамик, анализатор итд.)
- сортировка по зонам
Технические данные
Измерение
- сигнал от датчика ускорения (50 Гц - 10 кГц)
- получение сигнала во временной области: регулируемое время, регулируемая длина измерения
- настройка размера и типа + база данных типов и размеров
Оценка
- одностороннее измерение, двустороннее измерение (для двухрядных подшипников)
- эффективное значение сигнала
- пик - пик
- андерон (только со скорости), VL (vibration level), %, дБ
- результаты регулярно изображаются «REAL TIME» во время измерения
- «freeze» после измерения - последний тест
Управление
- цветной встроенный сенсорный экран, Windows или Embedded Windows
- также через подключаемую клавиатуру
- ручной запуск (интерфейс SW или электрический сигнал - например, ножной рычаг)
- автоматический запуск - после обнаружения вставки подшипника, стабилизация и последующий автоматический запуск измерения с регулируемым временем измерения (например 3, 5, 10 сек.)

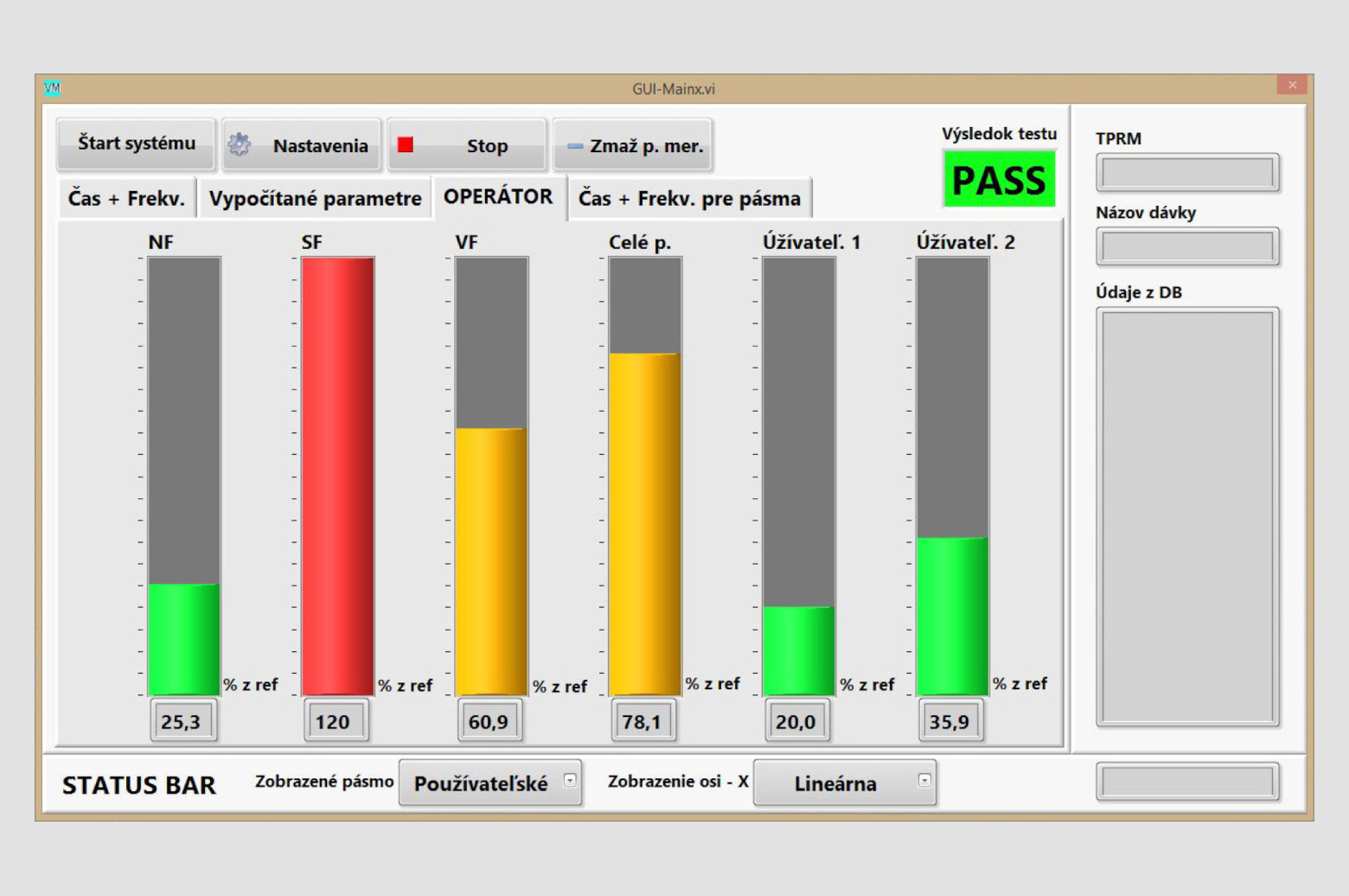

- цветной сенсорный экран, графическое отображение результатов, аналог. показатели, осциллограф, режим визуализации вибрационных сигналов (временная и частотная области)
Выход
- цифровые входы / выходы 24 В
- аналоговый выход: сигнализация динамика, управление оборотами двигателя в механической части
- необязательное удаление последнего измерения
- хранение данных: автоматическое сохранение результатов измерений, возможность архивирования и поиска измерений в соответствии с выбранным фильтром, возможность графического отображения архивных измерений, отображения истории результатов
- экспортировать данные в формате .csv - Excel
