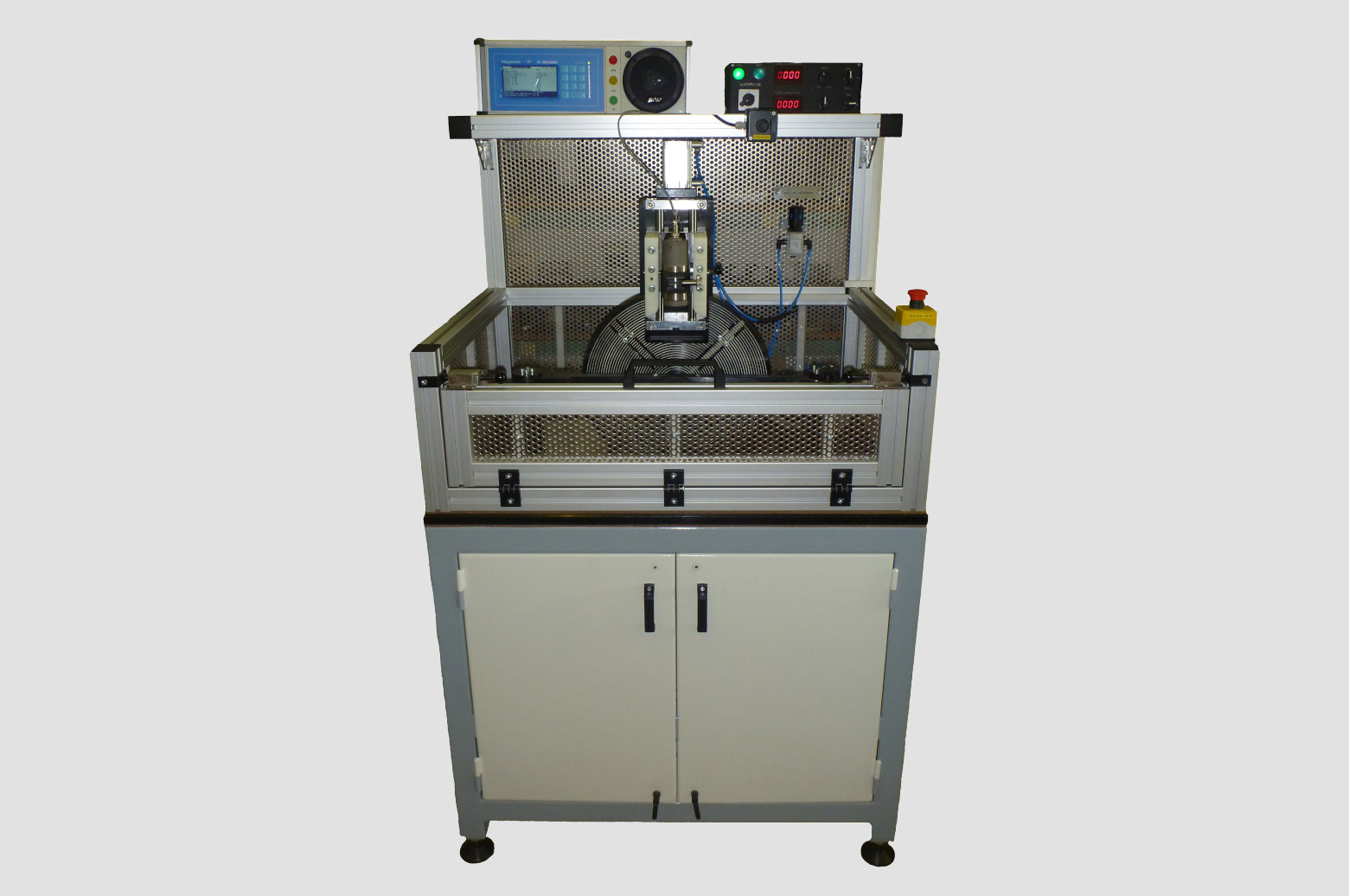

IL 400 RPZ
Прибор для измерения и оценки уровня вибрации в подшипниках качения с наружным диаметром до 400 мм.
Прибор предназначен для измерения и оценки уровня вибрации подшипников качения. Прибор универсальный и поэтому он предназначен в производство, мастерские измерительные центра и лаборатории. Электроника позволяет измерение в ручном и автоматическом режиме.
IL 400 RPZ складывается из механической, электрической части и датчика.
Механическую часть образует моторный привод, шпиндель, контрольные оправки, перестановочный держатель датчика, корпус датчика, который есть одноврепенно радиальной нагруской, осевое нагрузочное устройство и принадлежности.
Электроническая часть складывается из дигитальной электроники, которая позволяет отсортирование в трех основных группах изобразенных на мониторе большой цифрой и девятих подгруппах.
Три основные группы одновременно выведенные на панель электроники как цветно отличающая светная сигнализация. В электронике встроенный репродукторный шкаф с широкополосным репродуктором служащим для акустического приема на слух измеряемого сигнала в общей частоте диапазона из 50 - 10 000 Гц.
Основная часть головки датчика образует датчик Brüel&Kjaer в концепчно - новом уложении.
Головка датчика складывается из усилительной электроники, которая расположена в голове. Головка датчика является одновременно основной частью радиальной нагрузки. Принадлежности образует осевое нагрузочное оборудование с прижимными тарельками и контрольными оправками.
Прибор измеряет и оценивает скорость или ускорение вибрации подшипников в трех диалазонах частот по стандарту DIN 15 242:
- первый диапазон, 1 Нч: 50 - 300 Гц
- второй диапазон, 2 Сч: 300 - 1800 Гц
- третий диапазон, 3 Вч: 1800 - 10 000 Гц
- вся группа TГ, Нч + Сч + Вч: 50 - 10 000 Гц, с возможностью выключения одного или двух диапазонов
- диапазон IL 100: 300 - 10000 Гц, изображает данные выбрации диапазона старшего прибора IL 100
Технические данные
Считывание вибрации
- головка датчика совместима с головкой IL 100 с акцелерометром Brüel&Kjaer Тип 4393 и предварительно усилительной электроникой
- чувствительность головки: 2,33 мв/мс-2 (1592 Гц)
- частотный диапазон головки: 50 - 10 000 Гц ±1,5 дБ
Измерение
- диапазон измерения - ускорение: 0 - 300 мс-2 РМС
- диапазон измерения - скорость: 0 - 1000 мм/с РМС
- время измерения: 3 с, 5 с, 10 с, 15 с
Оценка диапазона частот
- диапазон 1 Нч: 50 - 300 Гц
- диапазон 2 Сч: 300 - 1800 Гц
- диапазон 3 Вч: 1800 - 10 000 Гц
- диапазон Нч + Сч + Вч: сумма включенных
- диапазон IL 100: 300 - 10 000 Гц
Классификация
- классификация измеряемых величин: 3 классы + % или 9 подгрупп + %
- оптическая сигнализация классификацие: трух цветной семафор
- звуковая слышимость избранных диапазонов: встроенный репродукторный шкаф
- по установлении классификационного уровня: из выбору 120 типорозмеров
- память результатов измерении (записание доз): 8000 / 99
Фильтрация измеряемого сигнала
- дигитальная, по DIN 15 242
Питание
- +9 В, 1,5 А
