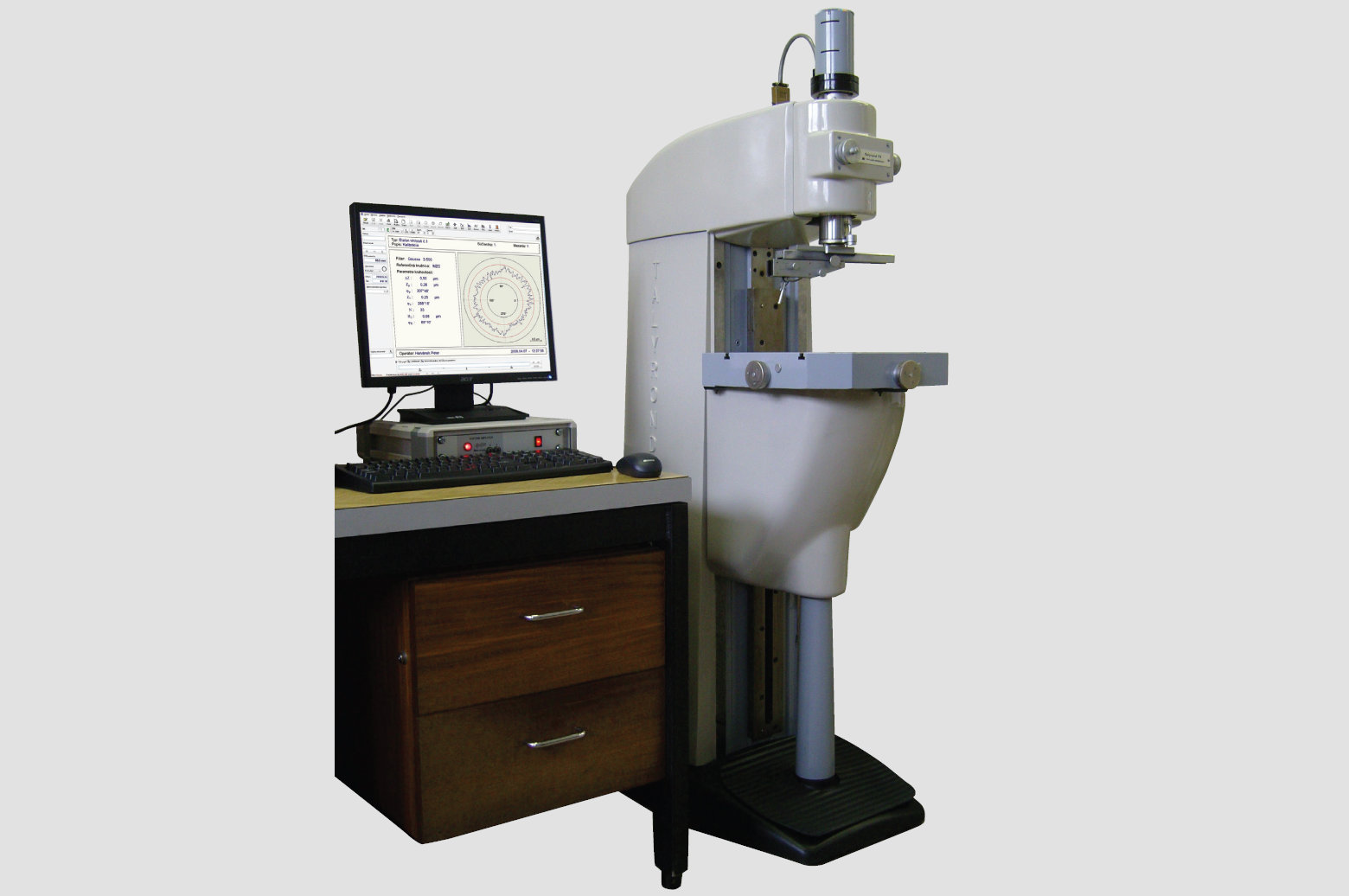

TALYROND 73
Модернизированный измерительный прибор.
Состоит в полной замене электрической части прибора и применение в качестве новой системы управления новой компьютерной техники и нового программного обеспечения, что значительно увеличивает полезную ценность прибора.
Обновление прибора даст возможность получить последнюю разработку программы для измерения и анализа геометрических величин с немедленным просмотром результатов измеренных параметров за одно измерение. После модернизации прибора все измерения получать полную архивации, ведение журнала результатов измерения и возможность проведения статистики результатов измерений.
Технические данные
Спецификация
- программа ROFORM для измерения и анализа отклонений формы
- компьютер ПК Intel процессор Pentium, цветной монитор LCD
- принтер для фиксации результатов измерения
- операционная система ОС Windows
- новая измерительная электроника - усилитель ROFORM с процессором и уровнем шума ниже 10 рм, картой и A/D переобразователь, комплектом соединительных кабелей
- инструкция по эксплуатации (на русском языке)
Контролируемые параметры
- чертеже в низу
- отклонение от круглости и волнистость к средней LSC, вписанной MCC, полярный / линейный график описанной MIC окружности, круглость в наименьшей зоне MZC, включая оценку прерывания
- отклонение соосности и радиальное биение
- отклонение от плоскостности включая оценку прерывания
- применение стандартных фильтров (2-500, 2-15, 2-50, 2-150, 15-500) возможность выбрать и другое по потребованы индивидуально
- фильтры Гаусса, Фурье, двух-полюсный (2RC), двух-полюсный с коррекцией фазы (2RC РС)
- гармонический анализ
- анализ RTH, который связан с уровнем шума
- распечатка графиков и результатов
- технический протокол результатов
- подробная инструкция по эксплуатации /инструкция/
Язык управления
- русский
Протокол
- можно получить на языках: русском, английском, немецком
- для каждого измерения можно добавить имя измерения, имя измеряемого объекта, имя оператора
- измеряемые результаты, включая графики, могут быть сохранены и архивированы, с ними можно продолжать работу и на следующее время
- результаты, включая графики могут быть распечатаны на принтере формата А4 в виде от 1-го до х изображений на странице
Технические параметри
- радиально биение: 0,03 / 0,04 µм в зависимости от шпинделя прибора
- радиально биение: 0,02 / 0,01 µм после математической коррекции
- аксиально биение: 0,02 / 0,04 µм в зависимости от шпинделя прибора
Технические данные
- эл. подключение: 240 В, 50 Гц, 130 ВА
- размеры аппарата: 450 мм x 920 мм x 1700 мм
- вес: 450 кг
- цвет по модернизации: слоновая кость, комбинипованная с серым
